T型单相交流电流变送器
 |
 |
 |
 |

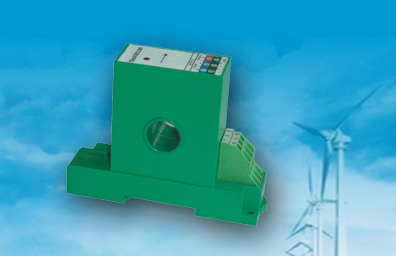

ZYAA-T2/T3/T4/T5交流电流变送器
概述
采用电磁等隔离技术对输入与输出和电源高度隔离，从而实现现场设备和控制系统的隔离信号传输，是现场设备和控制室设备的隔离接口单元；隔离技术对输入输出信号在电气上进行完全隔离，大大提高电子系统的抗干扰性和可靠性，具备T2的隔离能力。
特点
Ø 准确度高（典型：0.2% 最好：0.05%）
Ø 响应快，动态性能好
Ø 整个量程范围都有极高的线性度
Ø 集成化程度高，结构简单，免予定期校验
Ø 输入与输出和电源高度隔离
Ø 可35导轨安装或螺栓安装
技术指标
输入参数：类型：交流电流
量程：1：0～5AAC 2:0-60AAC 3：0-160AAC 4:0-400AAC 5：用户自定
输出参数：
电压输出：0～5V DC
电流输出：4~20mADC
允许负载：电压：≥2KΩ，
电流：≤250Ω
基本参数：
精度：0.2级
供电：24V DC±10%纹波系数10%P-P以下
功耗：≤0.5w
工频耐压：2.5KV AC漏电流0.5mA 1分钟
电源变动范围：≤10%
电源变动影响：≤0.1%RO
输出负载影响：≤0.05%RO
响应时间：≤350ms
绝缘阻抗：≥100MΩ, 500VDC
工作环境：温度：（-10～+50）℃；
湿度：（10～90）%RH
储存条件：温度：(-40～70)℃
湿度：(10～95)%RH
接线图
注意事项
1、 使用前请仔细阅读说明书，请注意产品标签上的辅助电源信息，产品辅助电源的等级和极性切不可接错，否则将损坏产品。
2、 本产品不可随意拆卸，并应避免碰撞和跌落。
3、 本产品在有强磁场干扰环境中使用时，请注意输入线的屏蔽，输出信号线应尽可能短。集中安装时，最小安装间隔不应小于10mm。
4、 本产品内部未设置防雷击电路，当产品输入输出馈线暴露于室外恶劣环境之中时，应注意采取防雷击措施。
5、 本产品在额定输入量程的120%时，产品输出也成线性输出。如果在使用本产品时不希望这种情况发生，应在订产品时提出或外加限幅保护电路。
6、 本产品采用阻燃塑料外壳封装，外壳极限耐受温度为+85℃，受到高温烘烤时会发生变形，影响产品性能。请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤
